این پروپوزال با هدف ارائه راهکاری جایگزین برای نمای پروژه ۱۳۳ واحدی مسکن ملی یزد (شرکت تعاونی جهش صدا و سیما) تدوین شده است. تمرکز اصلی بر گذر از متدهای سنتی (آجر و ملات) به سمت سیستمهای نوین نمای خشک (فایبرسمنت برد) با هدف ارتقای کیفیت، سرعت و کاهش هزینههای پنهان پروژه است.
واکاوی چالشهای نمای در پروژههای مسکن ملی
انتخاب نما در پروژههای انبوهسازی، به دلیل مقیاس بالا و محدودیتهای زمانی و بودجهای، فراتر از یک انتخاب سلیقهای است. کوچکترین نقص در انتخاب مصالح یا روش اجرا، در هزاران مترمربع تکرار شده و منجر به خسارات کلان اقتصادی میگردد. چالشهای اصلی در روشهای فعلی عبارتند از:
- بحران هویت و یکنواختی بصری: یکی از جدیترین انتقادات به مسکن ملی، تکرار الگوهای بیروح و نبود هویت معماری است. راهکار پیشنهادی، استفاده از زبان طراحی واحد با ایجاد تنوع کنترلشده در متریال و ریتم نما (بدون افزایش تصاعدی هزینهها) است.
- خطای انسانی و عدم ثبات کیفیت: در سیستمهای سنتی، کیفیت نهایی نما مستقیماً به مهارت فردی استادکار وابسته است. در پروژهای با مقیاس ۱۳۳ واحد، کنترل یکنواختی کیفیت در تمام بلوکها با این روش عملاً غیرممکن است.
- زمانبر بودن فرآیندهای سنتی: مراحل متعدد اجرای نمای ملاتی، به عنوان یک گره کور در برنامه زمانبندی پروژه عمل کرده و تحویل واحدها را با تاخیر مواجه میکند.
واکاوی چالشهای فنی، نظارتی و لجستیکی نمای سنتی (آجر و ملات)
در این بخش، تمامی ابعاد چالشبرانگیز نمای سنتی در پروژه ۱۳۳ واحدی یزد، بر اساس مستندات ارائه شده، در سه محور اصلی تجمیع شده است:
تحلیل بار مرده ساختمان و پیامدهای سازهای
افزایش وزن مرده سازه: سیستمهای نمای سنتی به دلیل وزن ذاتی آجر و حجم بالای ملات ماسهسیمان پشت آن، بار مرده بسیار سنگینی را به اسکلت ساختمان تحمیل میکنند.
تقاضای لرزهای: این افزایش وزن مستقیم بر نیروی جانبی زلزله اثر گذاشته و تقاضای لرزهای ساختمان را افزایش میدهد. سنگین شدن نما به معنای نیاز به مقاطع سازهای قویتر و در نتیجه افزایش هزینههای اسکلت و فونداسیون است که در مراحل بعدی پروژه ریسکهای مالی و فنی را دوچندان میکند.
برای تحلیل عمر مفید ساختمان ۳. Eurocode Eurocode 1 EN 1991 Actions on Structures
بار باد بار مرده بارهای محیطی Eurocode 8 EN 1998 Design of Structures for Earthquake Resistance
دشواری کنترل کیفیت و عدم انطباق با طراحی
وابستگی به مهارت فردی: در سیستم ملاتی، کیفیت نهایی کاملاً تابع مهارت استادکار است. در پروژهای با مقیاس ۱۳۳ واحد، کنترل همزمان دهها اکیپ اجرایی برای رسیدن به یک کیفیت واحد، عملاً غیرممکن است.
شکاف طراحی و اجرا: عدم تطابق بین نقشههای معماری و خروجی نهایی نما یکی از معضلات اصلی است؛ چرا که سیستمهای سنتی منعطف نیستند و خطاها در طول اجرا روی هم انباشته شده و در پایان کارِ نما، به صورت ناهمگونیهای بصری و فنی ظاهر میشوند.
ناکارآمدی لجستیک، مصرف منابع و پرت مصالح
مصرف غیربهینه منابع: استفاده از مصالح سنتی فرآیند لجستیک کارگاه را کند میکند. این سیستم نیازمند دپوی حجم بالایی از مواد (ماسه، سیمان، آب) در سایت است که فضای محدودی را اشغال کرده و فرآیند انتقال به طبقات را دشوار میکند
اتلاف زمان: مراحل اجرای نمای سنتی شامل لایههای متعدد (زیرسازی، ملاتکشی، نصب، بندکشی) است که باعث طولانی شدن زمان اجرای پروژه و افزایش هزینههای بالاسری کارگاه میشود.
پرت مصالح و آسیبهای مالی: در روشهای سنتی، پرت مصالح به دلیل برشکاریهای دستی و خطاهای انسانی اجتنابناپذیر است. با توجه به وسعت نمای پروژه ۱۳۳ واحدی، این «پرت» در کل سطح کار ضرب شده و به یک عدد بزرگ از نخالههای ساختمانی و ضرر اقتصادی مستقیم برای تعاونی تبدیل میشود. این اتلاف نه تنها مالی است، بلکه بار محیطزیستی و هزینههای حملونقل اضافی برای خروج نخالهها را نیز به پروژه تحمیل میکند.
محدودیتهای بهرهبرداری سنتی و ورود به راهکارهای نوین
- محدودیت در خلاقیت و تنوع معماری
صلب بودن سیستم سنتی: روشهای قدیمی اجازه اجرای طرحهای پیچیده، ترکیبهای مدرن و ایجاد حجمهای سبک را به معمار نمیدهند. این محدودیت باعث میشود پروژههای مسکن ملی از نظر بصری خستهکننده و فاقد ارزش افزوده ملکی در مقایسه با پروژههای بخش خصوصی باشند.

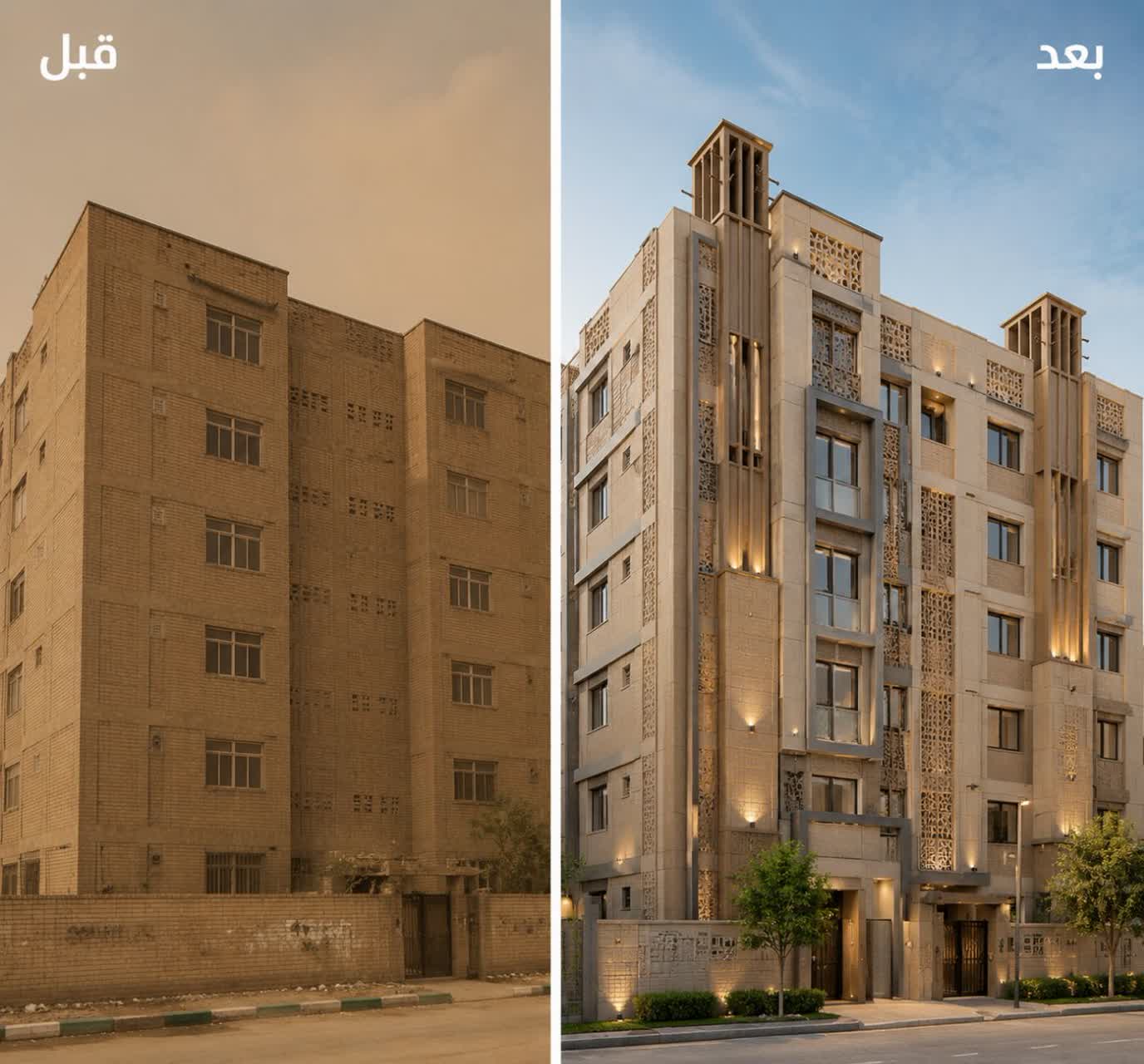

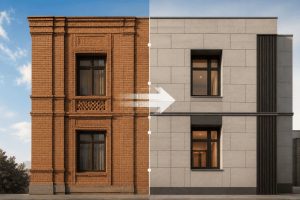

- معرفی سیستم نمای خشک فایبرسمنت (Cement Board)

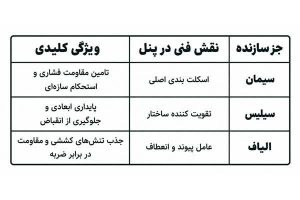

- ماهیت تکنولوژی: فایبرسمنت برد یا صفحات سیمانی الیافدار، محصولی پیشرفته از ترکیب سیمان، سیلیس و الیاف سلولزی است که تحت فشار و دمای بالا (اتوکلاو) تولید میشود. این فرآیند باعث میشود محصول نهایی عاری از هرگونه آزبست بوده و پایداری ابعادی فوقالعادهای داشته باشد.
- تنوع در ظاهر و بافت: این صفحات در انواع طرحهای چوب، آجر، سنگ و سطوح صاف تولید میشوند که امکان شبیهسازی کامل معماری سنتی یزد را با متریالی فوقسبک و مهندسیشده فراهم میآورد.
۴. مزایای بنیادین در فاز اجرا
حذف کامل فرآیندهای خیس (Wet Process): با جایگزینی این سیستم، نیاز به دوغاب، ملات و آب در نما کاملاً حذف شده و نصب بهصورت مکانیکی (پیچ و پرچ) روی زیرسازی فلزی یا گالوانیزه انجام میشود.
مقاومت در برابر عوامل جوی و حریق: این صفحات دارای استاندارد مقاومت در برابر آتش (A1) بوده و در برابر اشعه UV، رطوبت و نفوذ حشرات کاملاً مصون هستند که طول عمر نما را به بیش از ۵۰ سال افزایش میدهد
مهمترین استاندارد جهانی صفحات فایبرسمنت استناد برای: مشخصات فنی مقاومت دوام جذب آب ابعاد ASTM E330 Structural Performance of Exterior Windows, Curtain Walls and Doors برای طراحی بار باد نمای خشک ASTM E283 Air Leakage Testing برای عملکرد هوابندی نمای خشک ASTM E331 Water Penetration Test برای نفوذ آب ASTM E84 Surface Burning Characteristics of Building Materials برای مقاومت در برابر حریق ۲. ISO ISO 8336 Fiber-cement flat sheets — Product specification and test methods معتبرترین استاندارد جهانی صفحات سیمانی ISO 14040 Life Cycle Assessment (LCA)
مبانی فنی، محاسبات سازهای و روش اجرای سیستم فایبرسمنت
- کنترل کیفیت صنعتی: تمام قطعات فایبرسمنت در کارخانه تحت استانداردهای کیفی یکنواخت تولید میشوند. به همین دلیل، خطاهای انسانی استادکاران در کارگاه به حداقل رسیده و نمای نهایی در تمامی بلوکها یکدست و منطبق بر طرح اصلی معماری خواهد بود.مقدمه فنی و کلیات سیستم پیشنهادی
- جایگزین بهینه: در پاسخ به چالشهای نمای سنتی، سیستم نمای خشک فایبرسمنت به عنوان راهکار پیشنهاد میشود. این سیستم مهندسیشده، ترکیبی از صفحات سیمانی الیافدار پیشساخته و زیرسازیهای فلزی است که جایگزین ملات و آجر میگردد.
- پایداری و مکانیزم رفتار نما: برخلاف نمای سنتی که رفتار صلب دارد، این سیستم به دلیل اتصالات مکانیکی و ساختار مفصلی خود، در برابر لرزشها و تغییر شکلهای سازه در زمان زلزله انعطافپذیر بوده و خطر سقوط یا ترکخوردگی نما را به حداقل میرساند.
۲. الزامات و اصول نصب و اجرای سیستم اتصالات مکانیکی استاندارد: نصب پنلها بدون نیاز به آب و با استفاده از پیچهای بالدار مخصوص روی کارپیچها (شاسیکشی فلزی) انجام میشود.
تهویه پشت نما (Ventilated Facade): در این روش، فاصله آزادی بین دیواره اصلی ساختمان و پنلهای فایبرسمنت ایجاد میشود. این لایه هوا به عنوان عایق حرارتی طبیعی عمل کرده و مانع از انتقال مستقیم گرما یا سرما به داخل بلوکها میشود. این ویژگی در اقلیم کویری یزد کارایی فوقالعادهای در کاهش مصرف انرژی ساختمان دارد.
۳. محاسبات بار مرده و تاثیر آن بر اسکلت

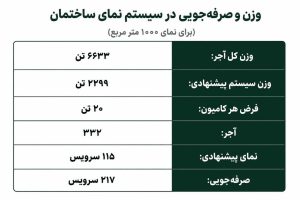

- کاهش وزن چشمگیر سازه: محاسبات نشان میدهد که وزن کل سیستم پیشنهادی در مقایسه با نمای سنتی به شدت کاهش مییابد. جایگزینی این سیستم در کل پروژه ۱۳۳ واحدی، منجر به کاهش بار مرده اسکلت به میزان ۶۶۳۳ تن میگردد.
- پیامدهای سازهای کاهش بار: این کاهش وزن چشمگیر (۶۶۳۳ تن)، نیروی برشی پایه زلزله وارد بر کل سازه را به طور مستقیم کاهش داده و سبب صرفهجویی در مصرف میلگرد و بتن در فونداسیون، ستونها و تیرها میشود.
۴. مزایای کیفی، اجرایی و اقتصادی در مقیاس پروژه
سرعت اجرای بالا و کاهش هزینههای بالاسری: نصب خشک فایبرسمنت به دلیل موازی بودن مراحل کار و عدم نیاز به زمان خشک شدن ملات، تا ۵۰ درصد سریعتر از روش سنتی انجام میشود. این سرعت بالا، مدت زمان تجهیز کارگاه و هزینههای مدیریتی آن را به شدت کاهش میدهد.
مهمترین استاندارد جهانی صفحات فایبرسمنت استناد برای:
مشخصات فنی مقاومت دوام جذب آب ابعاد ASTM E330 Structural Performance of Exterior Windows, Curtain Walls and Doors

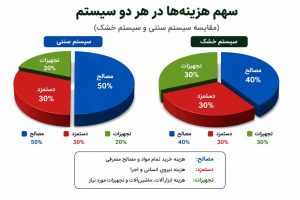

آنالیز قیمت و مقایسه هزینههای تمامشده
- هزینه تأمین مصالح: امکان ارائه جدول دقیق قیمت خرید پنلهای فایبرسمنت، پروفیلهای گالوانیزه و ملحقات نصب در مقایسه با خرید آجر، سیمان و ماسه.
- هزینه اجرا (دستمزد): مقایسه تعرفه اکیپهای نصب تخصصی نمای خشک با اکیپهای سنتی (بنا و کارگر). در اینجا اشاره میشود که اگرچه دستمزد نصب خشک ممکن است بالاتر به نظر برسد، اما به دلیل سرعت اجرا، واجرت بر اساس متراژ خالص ،هزینههای جاری کارگاه را کاهش میدهد.
۲. ارزش افزوده و بازگشت سرمایه
کاهش ضایعات: در نمای سنتی بین ۱۰ تا ۱۵ درصد هدررفت مصالح وجود دارد، در حالی که در فایبرسمنت به دلیل برشهای مهندسی، ضایعات به زیر ۵ درصد میرسد.
طول عمر و هزینه نگهداری: تحلیل هزینههای تعمیر و نگهداری در بازه ۱۰ ساله؛ نمای فایبرسمنت برخلاف نمای آجری دچار شوره، لق شدگی یا ترک نمیشود که این خود یک برتری اقتصادی بلندمدت است.
تحلیل اقتصادی، مدیریت هزینهها و ارزش افزوده
ارتباط تحلیل اقتصادی با اهداف پروژه مسکن ملی
پروژههای مسکن ملی تنها با هدف کاهش هزینه ساخت اجرا نمیشوند، بلکه اهداف دیگری نیز دنبال میکنند، از جمله:
- افزایش کیفیت ساخت
- کاهش زمان تحویل واحدها
- ارتقای دوام ساختمان
- کاهش هزینههای نگهداری
- صنعتیسازی ساختوساز
- بهینهسازی مصرف منابع
- و افزایش رضایت بهرهبرداران
بنابراین، انتخاب سیستم نما باید بر اساس کمینهسازی هزینه کل پروژه در طول چرخه عمر و بیشینهسازی عملکرد فنی انجام شود، نه صرفاً بر اساس کمترین قیمت اولیه.

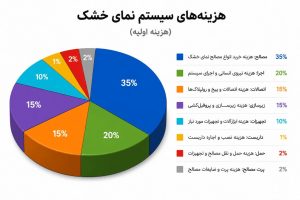

هزینه اولیه (Initial Cost)
در اکثر پروژهها:نمای آجری معمولاً هزینه اولیه کمتری نسبت به سیستم خشک دارد، زیرا:
بنابراین از نظر هزینه اولیه، معمولاً نمای آجری برتری نسبی دارد.

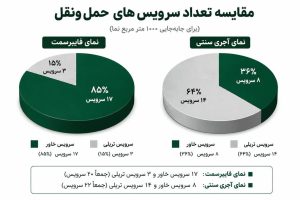

بی دارد.6-2 هزینه حمل
هزینه داربست
هزینه نیروی انسانی

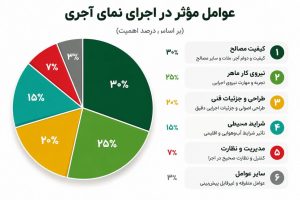

اجرای نمای آجری وابسته به:
در مقابل سیستم خشک نیازمند
- نصاب
- مونتاژکار
- اپراتور
است.
تعداد نفرات کمتر است اما سطح تخصص بالاتر است.
در پروژههای بزرگ، کاهش مدت اجرا معمولاً موجب کاهش هزینه غیرمستقیم نیروی انسانی میشود، هرچند دستمزد روزانه تیم تخصصی ممکن است بیشتر باشد.
هزینه تجهیز کارگاه
هر روز تأخیر پروژه یعنی:
- حقوق پرسنل
- برق
- آب
- نگهبانی
- دفتر کارگاه
- بیمه
- جرثقیل
- بالابر
پرداخت میشود.اگر نما زودتر تمام شودکل هزینه تجهیز کارگاه کاهش پیدا میکند.
هزینه مالی پروژه
این مهمترین قسمت است.
فرض کنیم کل پروژه250 میلیارد تومان باشد.اگر پروژه زودتر تحویل شود این موضوع باعث:
- کاهش هزینه خواب سرمایه
- کاهش بهره تسهیلات
- کاهش هزینه مالی پیمانکار
- افزایش گردش نقدینگی
میشود.
این مزیت معمولاً از اختلاف قیمت مصالح بسیار مهمتر است.
هزینه مصرف آب
اجرای آجری حدود120 مترمکعب، سیستم خشک تقریباً صفر
در استان یزد این موضوع اهمیت مضاعف دارد.
هزینه پرت مصالح
آجر حدود15 تا 25 درصد
فایبرسمنت حدود2 درصد
در پروژه ۱۴۷۴۰ مترصرفهجویی چند صد مترمربع مصالح خواهد بود.
هزینه کنترل کیفیت
در نمای آجری کنترل:
- ملات
- بند
- رنگ
- شاقولی
بسیار زمانبر است.
در سیستم خشک بخش عمده کیفیت در کارخانه کنترل میشود. در نتیجه هزینه نظارت کاهش مییابد.
هزینه تعمیرات
هزینه نگهداری
در پروژههای مسکن ملی معمولاً هزینه نگهداری نمای آجری، در صورت اجرای صحیح و استفاده از آجر استاندارد، پایین است. اما در صورت بروز مشکلاتی مانند شوره، ترک بندها یا آسیبهای موضعی، هزینه تعمیر افزایش مییابد.
در سیستم فایبرسمنت نیز نیاز به بازدیدهای دورهای اتصالات، درزها و پوششها وجود دارد. بنابراین نباید هزینه نگهداری هیچیک از دو سیستم را صفر مطلق فرض کرد؛ بلکه باید آن را تابع کیفیت اجرا و برنامه نگهداری دانست.
منابع اقتصادی برای بخش LCC VE TCO ISO 15686-5 Buildings and Constructed Assets – Life Cycle Costing ASTM E917 Life Cycle Cost Analysis ASTM E964 Benefit Cost Analysis SAVE International Value Engineering Standard NIST Handbook 135 Life Cycle Cost Manual
ارزش افزوده پروژه
استفاده از نمای خشک باعث:
- صنعتیسازی
- افزایش کیفیت ظاهری
- افزایش ارزش برند پروژه
- افزایش رضایت خریداران
- میشود.این موضوع ارزش اقتصادی غیرمستقیم ایجاد میکند.۲. ارزیابی نگهداری، تعمیرات و ارزش برند

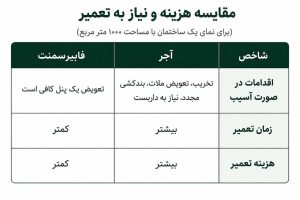

- هزینه نگهداری (Maintenance): سند تصریح میکند که هزینه نگهداری هیچ سیستمی صفر نیست، اما در فایبرسمنت، تعمیرات به صورت موضعی (تعویض پنل) با سرعت بالا و هزینه کمتر انجام میشود. در مقابل، نمای سنتی در صورت بروز شوره یا ترک بندها، هزینه بازسازی سنگینی خواهد داشت.
- ارزش افزوده (Added Value): اجرای نمای خشک به عنوان یک شاخص «صنعتیسازی»، باعث ارتقای برند پروژه مسکن ملی جهش، افزایش رضایت متقاضیان و تسهیل در فروش یا تحویل واحدها میگردد
۳. تحلیل حساسیت و سناریوهای اقتصادی
- تحلیل حساسیت (Sensitivity Analysis): یکی از بخشهای حرفهای است که سه سناریو را بررسی میکند:
- خوشبینانه: ثبات قیمت فولاد و سیمان و اجرای طبق برنامه.
- محتمل: در نظر گرفتن تورم سالانه و افزایش دستمزدها.
- بدبینانه: نوسانات شدید قیمت مصالح پایه (سیمان و آهن).
- نتیجه سناریوها: سیستم نمای خشک به دلیل سرعت اجرا، پروژه را از ریسکهای سناریوی بدبینانه (تورم طولانیمدت) مصون میدارد.
۴. جمعبندی نهایی و نقشه راه
- پیشنهاد نهایی: با توجه به برتریهای فنی (کاهش بار مرده) و اقتصادی (کاهش هزینههای غیرمستقیم)، جایگزینی نمای فایبرسمنت به عنوان گزینه نهایی توصیه شده است.
- ساختار قیمت: جزئیات مربوط به نحوه پرداخت و تأمین مصالح برای تعاونی در انتهای این بخش آورده شده است.
منابع ایرانی مبحث چهارم مقررات ملی ساختمان
مبحث پنجم مصالح ساختمانی
مبحث ششم بارهای وارد بر ساختمان
مبحث نهم بتن
مبحث دهم فولاد
مبحث نوزدهم صرفهجویی انرژی استاندارد ۲۸۰۰ ایران
(به ویژه فصل اثر جرم ساختمان بر نیروی زلزله)
نشریه ۷۱۴
راهنمای نمای ساختمان
نشریه ۵۵
مشخصات فنی عمومی ساختمان راهنمای طراحی و اجرای نمای خشک مرکز تحقیقات راه،مسکن و شهرسازی
